西門子熔斷器簡介----熔斷器擔負的主要任務是為電線電纜作過載與短路保護，不論短路電流值有多高，它都能切斷。其次，也適宜用作設備和電器的保護。----熔斷器能擔負的任務與使用條件有:----· 為避免出現不必要的運行事故，可用在選擇性要求較高的輻射式電網和格子式電網中----· 小型斷路器或塑殼式斷路器進線的后備保護----· 在可能出現短時過載和短路的電動機回路中擔負保護任務----· 開關電器，如接觸器和馬達啟動器的短路保護----· 在用于符合標準規定的過電流-保護裝置進行分?jǐn)嗟腡N-和TT-系統中，在出現故障時，熔斷器也能防止危險的、過高的接觸電壓的存在。----熔斷器的應用領域不斷開拓與擴大，已從住宅建筑-電氣安裝，延伸到高層建筑、工業、供電行業 (EVU) 以及設備制造、開關設備與工業控制系統。

西門子熔斷器的特性優點----·西門子熔斷器體系具有穩定的、始終一致的質量----· 額定功耗低，經濟性高，發熱小----· 額定分?jǐn)嗄芰Ω?，從最小的不允許過載電流至**的短路電流，都能被安全而可靠地分?jǐn)?---· 選擇性比例的分級細，使導線截面獲得**利用----· 限流特性強，能可靠地保護供電系統各部分----· 在常年持續運行中保持可靠的功能----· 抗老化穩定性高，從而避免出現不必要的運行事故----· 在各種溫度條件下保證特性曲線的穩定不變----· 品種規格齊全，適宜用于各種應用場合----· 附件多而實用，提高了接觸安全性----· 在世界上許多國家中已通過認證試驗，取得認證證書

選擇性----在供電系統中，通常是若干個熔斷器相串聯。選擇性是指在出現故障時，保證在供電系統中只斷開發生故障的回路，并不中斷全部運行過程。----西門子出品的工作等級為 gL/gG 的熔斷器在額定電壓至 AC 230V 時，它們之間的相互選擇性比例為 1:1.25，即額定電流等級與額定電流等級之比，這是由于其離散范圍僅為 5% 的時間/電流特性曲線。很明顯，這比標準要求的 1:1.6 要優越得多。由于額定電流的減小，導線截面的尺寸設計也就相應縮小。

工作等級----熔斷器是根據其功能來劃分其工作等級的。此時，第 1 字母表示功能等級，而第 2 字母是表示被保護的對象。----第 1 字母----a 局部范圍保護 (后備保護熔斷器)----g 全范圍保護 (一般用途熔斷器)----第 2 字母----G 電纜和導線保護 (一般應用)----M 開關電器保護----(電動機回路的保護)----R 半導體保護 (用作整流器保護)----L 電纜和導線保護----(根據 DIN VDE 規定)----下列的工作等級，均包括在我們的產品目錄中:

• ----gL (DIN VDE)/gG (IEC)
• ----全范圍的電纜和導線保護
• ----aM (DIN VDE/IEC)
• ----局部范圍的電動機回路保護
• ----aR (DIN VDE/IEC)
• ----局部范圍的半導體保護
• ----gR (DIN VDE/IEC)
• ----全范圍的半導體保護
• ----快動作
• ----全范圍的電纜和導線保護
• ----慢動作
• ----全范圍的電纜和導線保護

分?jǐn)嗄芰?---熔斷器突出的優點是額定分?jǐn)嗄芰Ω?，而占地體積小，有關試驗的基本要求與試驗回路數據如電壓、功率因數、分?jǐn)嘞嘟堑鹊仍诘聡鴺?biāo)準 (DIN VDE 0636) 和國際標準 (IEC 269) 中都有詳細規定。----為了保證從最小過載電流至最高短路電流范圍內穩定的額定分?jǐn)嗄芰Γ谠O(shè)計和制造熔斷體時必須重視許多質量特征，例如除了熔體設計外，對熔體的外形尺寸、沖裁圖形及其在熔管中的位置、熔管的抗壓強度和溫度交變強度以及石英砂的化學純度、顆粒大小和振實密度都具有重要意義。

限流----除了穩定的額定分?jǐn)嗄芰σ酝?，熔斷體的限流作用對供電系統的經濟性起著重要的作用。用熔斷器分?jǐn)喽搪窌r(shí)，短路電流在熔斷體分?jǐn)嘀笆遣粩嗟亓魅腚娋W(wǎng)。短路電流只受到電網阻抗的限制。----通過熔體的全部狹頸處的同時熔化，產生一連串的一段一段電弧，它具有極強的限流作用，保證了快速分?jǐn)唷?---同樣，限流特性在很大程度上是決定于熔斷體的制造質量。西門子-熔斷器具有極高的限流特性。----電弧的快速建立與準確的熄滅是保證可靠分?jǐn)嗄芰Φ南葲Q條件。

熔斷器與電纜----和導線保護的匹配----根據 DIN VDE 0100 第 430 部分的規定，在過載時，熔斷器與電纜-和導線保護的匹配需滿足下述條件:----(1) IB≤IN≤IZ (標稱電流規則)----(2) I2≤1.45×IN (脫扣規則)----IB: 回路的工作電流----IN: 應用保護裝置的額定電流----IZ: 電纜或?qū)Ь€在規定工作條件下的允許載流能力----I2: 保護裝置在規定條件下的脫扣電流 (大試驗電流)----考慮到可能使用的保護裝置 (例如熔斷器) 的分?jǐn)嗵匦裕瑸榱嗽趯?dǎo)線使用率與保護水平之間求得的妥協，取倍數 1.45 是已被國際認可的。----西門子出品的制造等級 gL/gG 的熔斷體符合 DIN VDE 0636 補充標準的規定，完全能滿足條件:----"根據上述DIN VDE 0636補充標準規定，在特殊試驗條件下，用I2 =1.45×IN在常規的試驗時間內分?jǐn)? 因此，可以實現直接匹配。

額定功率損耗----熔斷器的經濟性在很大程度上取決于額定功率損耗。損耗功率應盡可能小，固有發熱才可能小。但是在判斷熔斷器固有損耗時必須注意到在額定分?jǐn)嗄芰εc額定功率之間存在的物理關系。一方面，為了追求盡可能小的電阻值，則熔體的尺寸設計愈厚愈有利，而另一方面，為了確保具有高的額定分?jǐn)嗄芰?，熔體又應盡可能薄些，這樣有利于電弧的熄滅。 ----西門子出品的熔斷器是兩者兼顧，既具有高分?jǐn)嗄芰?，又使額定功率損耗降低到最低程度。此時的損耗功率遠低于標準規定的極限值。這就是說，西門子-熔斷器發熱低，分?jǐn)嗄芰Ω撸?jīng)濟性好。

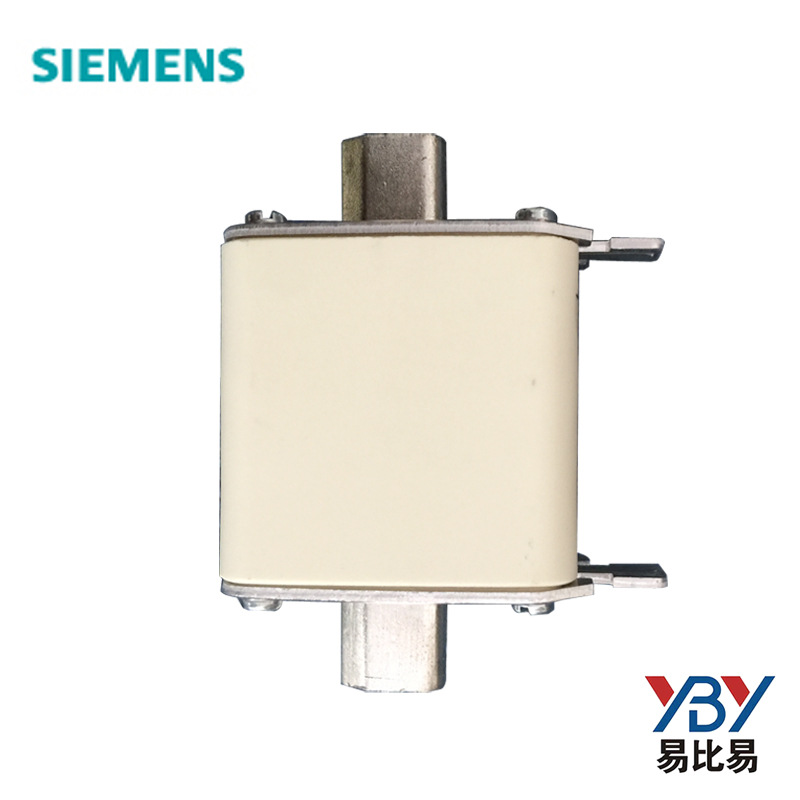

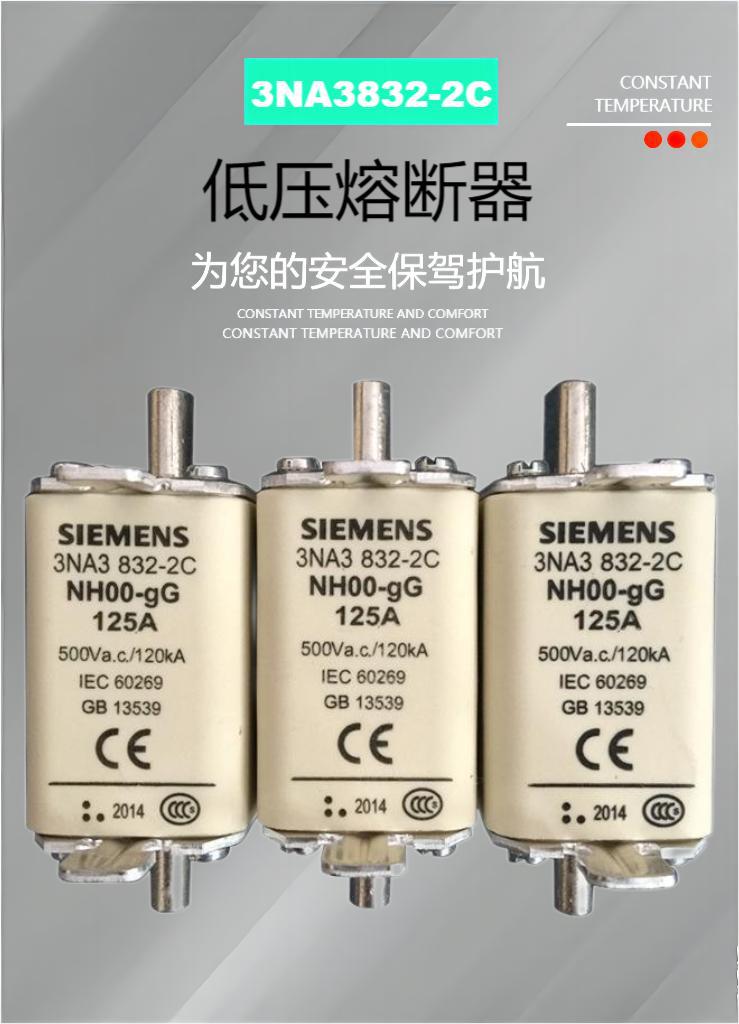

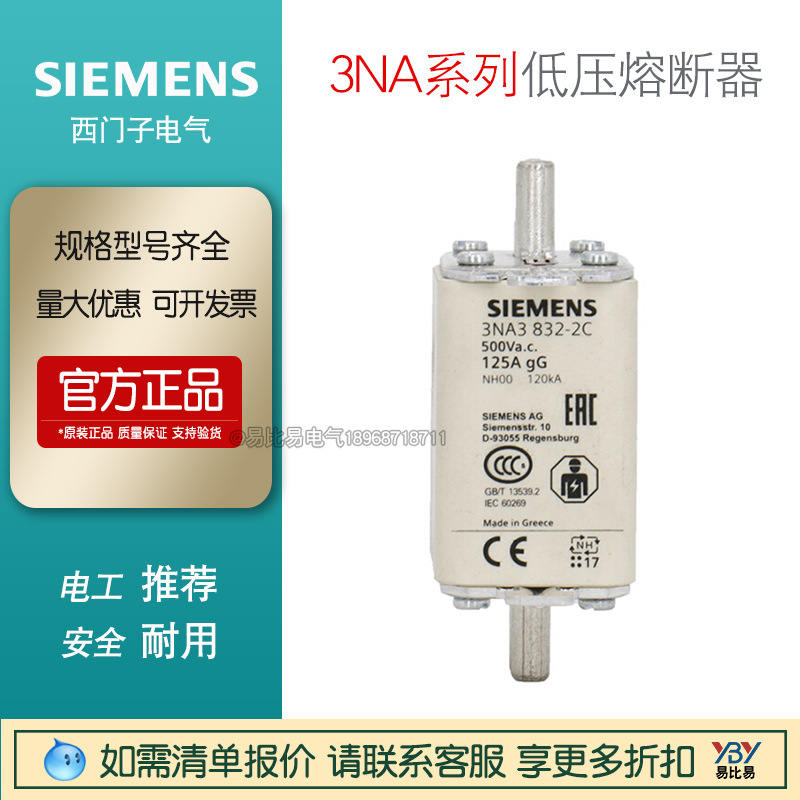

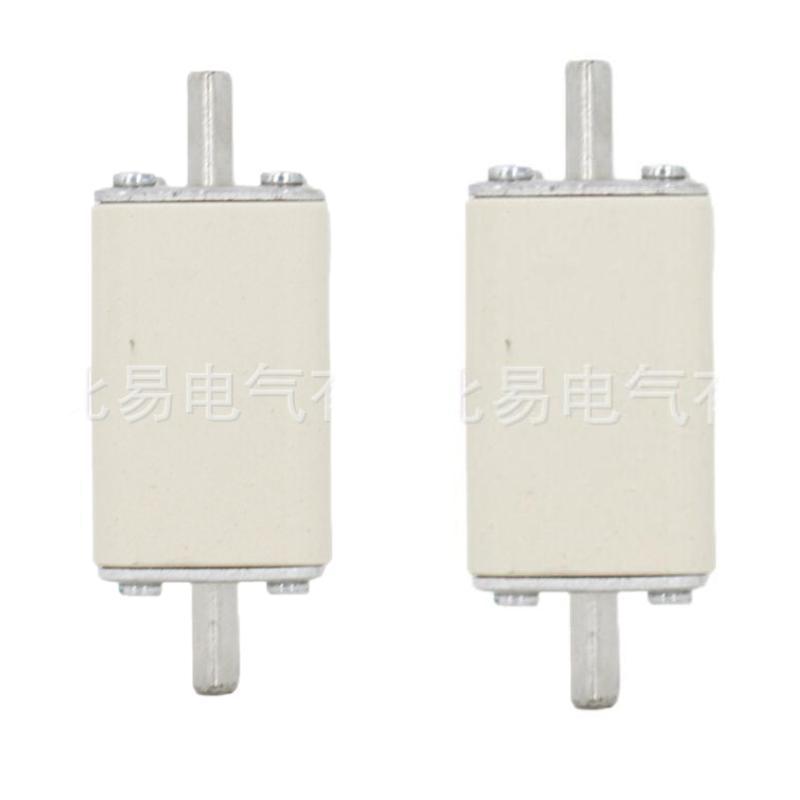

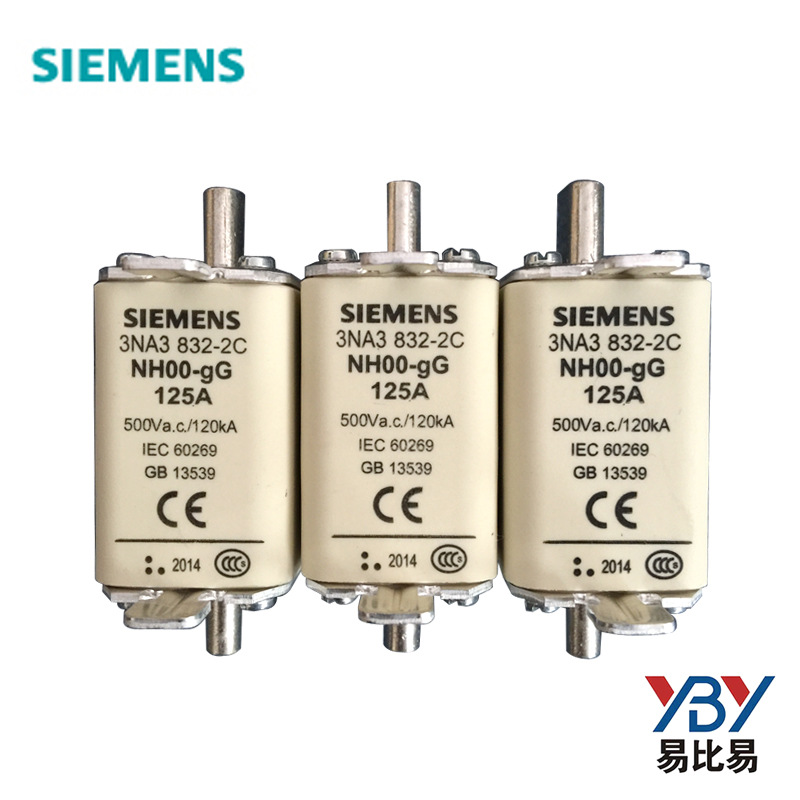

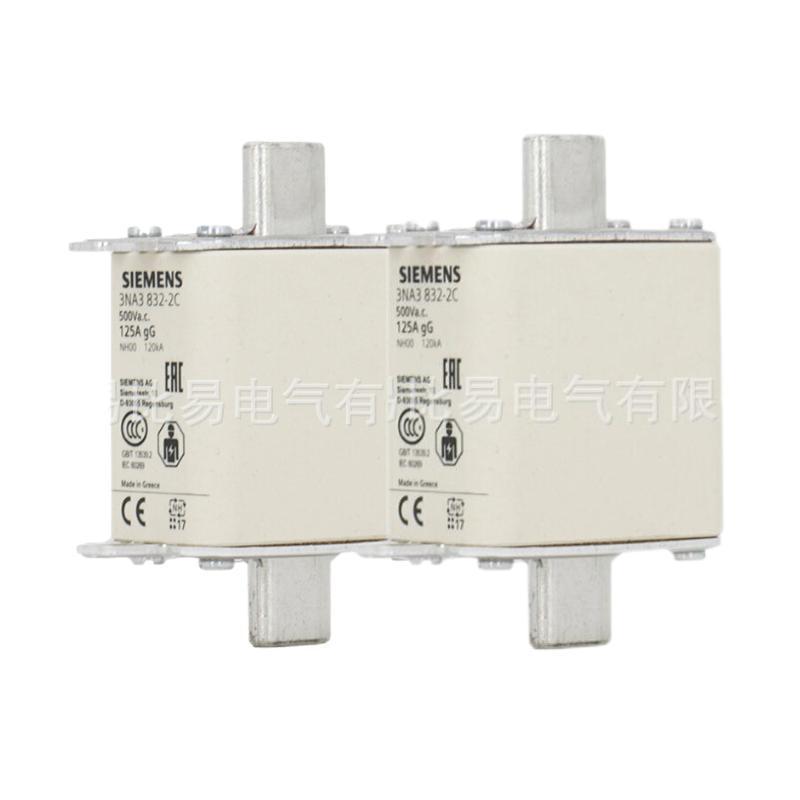

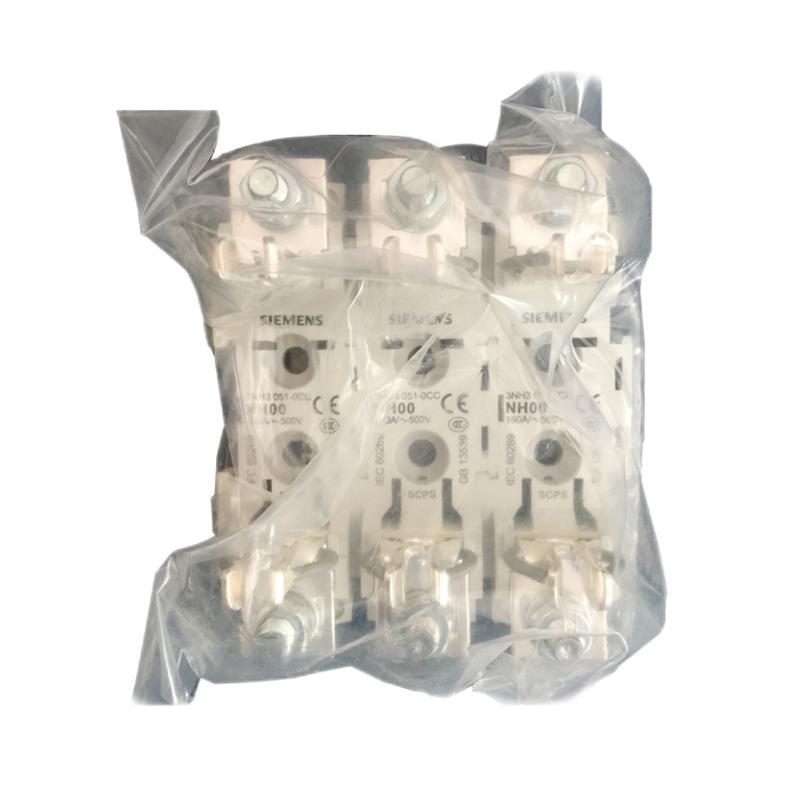

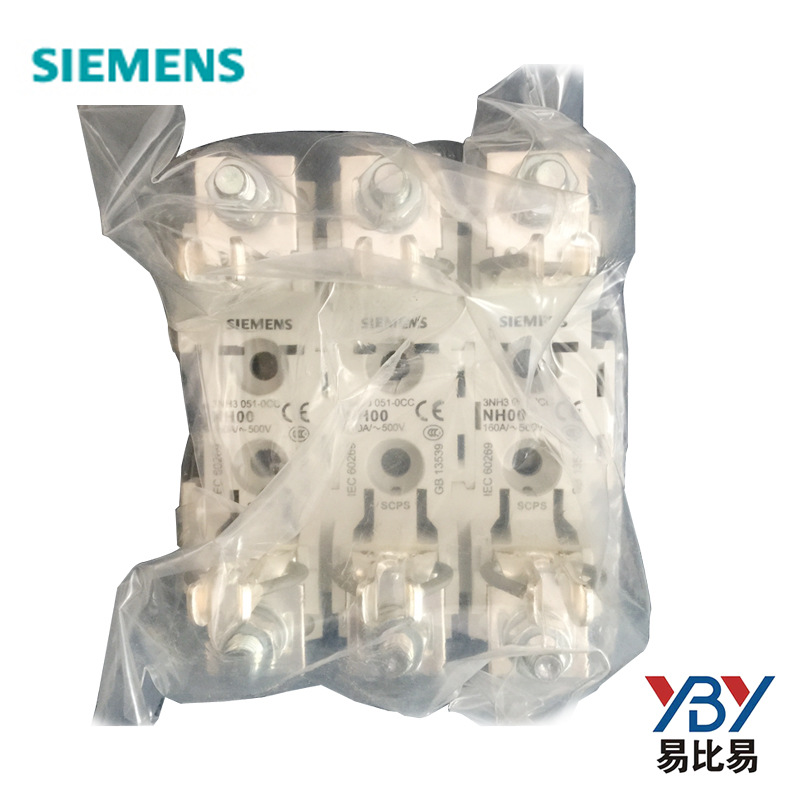

特點----符合標準DIN 包裝 0636、IEC60269、DIN 43 620。----額定電壓: AC 690V / DC 440V 對于半導體保護熔斷體為AC 1000V----額定電流: 160A、400A、630A、1250A----1. NH型熔斷器底座----2. NH型熔斷體----3. NH型ISO 蓋----4. NH型相位防護隔板----5. NH型閘刀----6. NH型底蓋----7. NH型插入手柄----8. 絕緣蓋IP2XGr.00----9. 絕緣防塵蓋

適用場景
