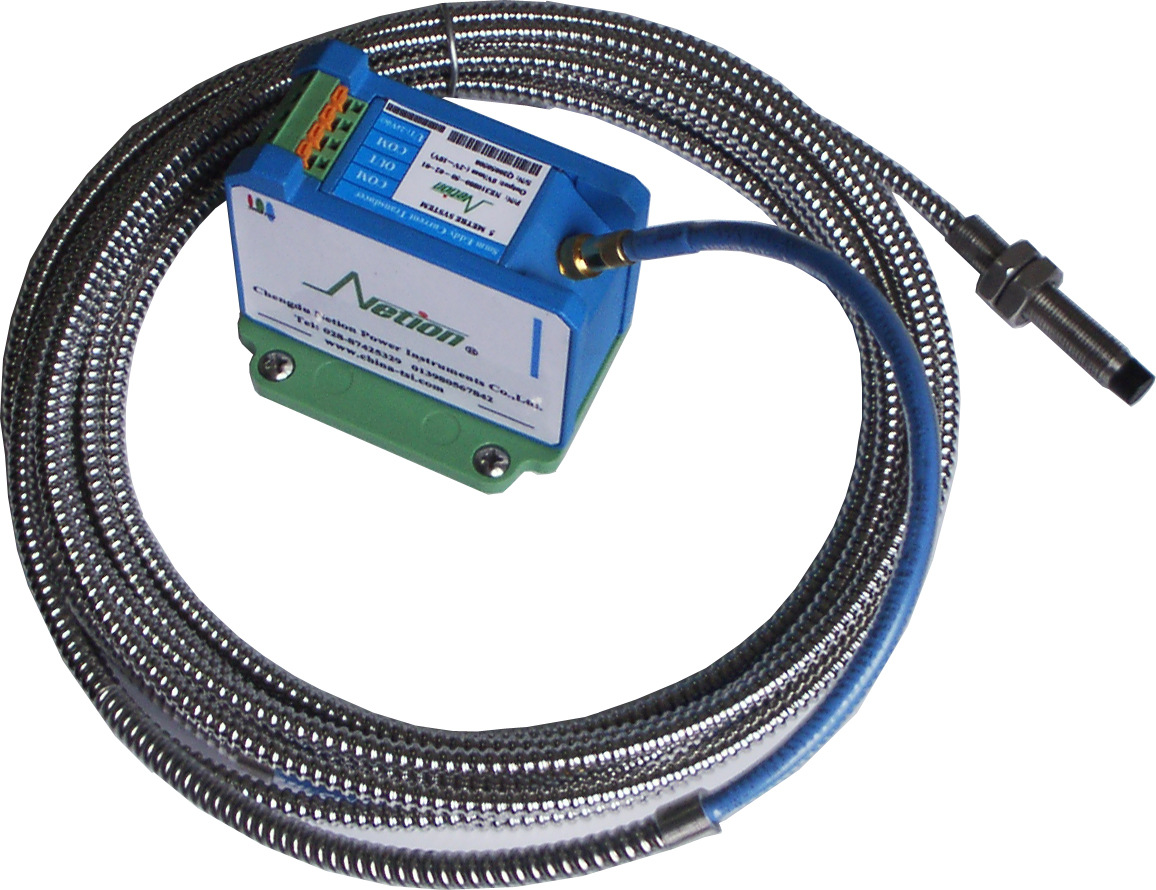

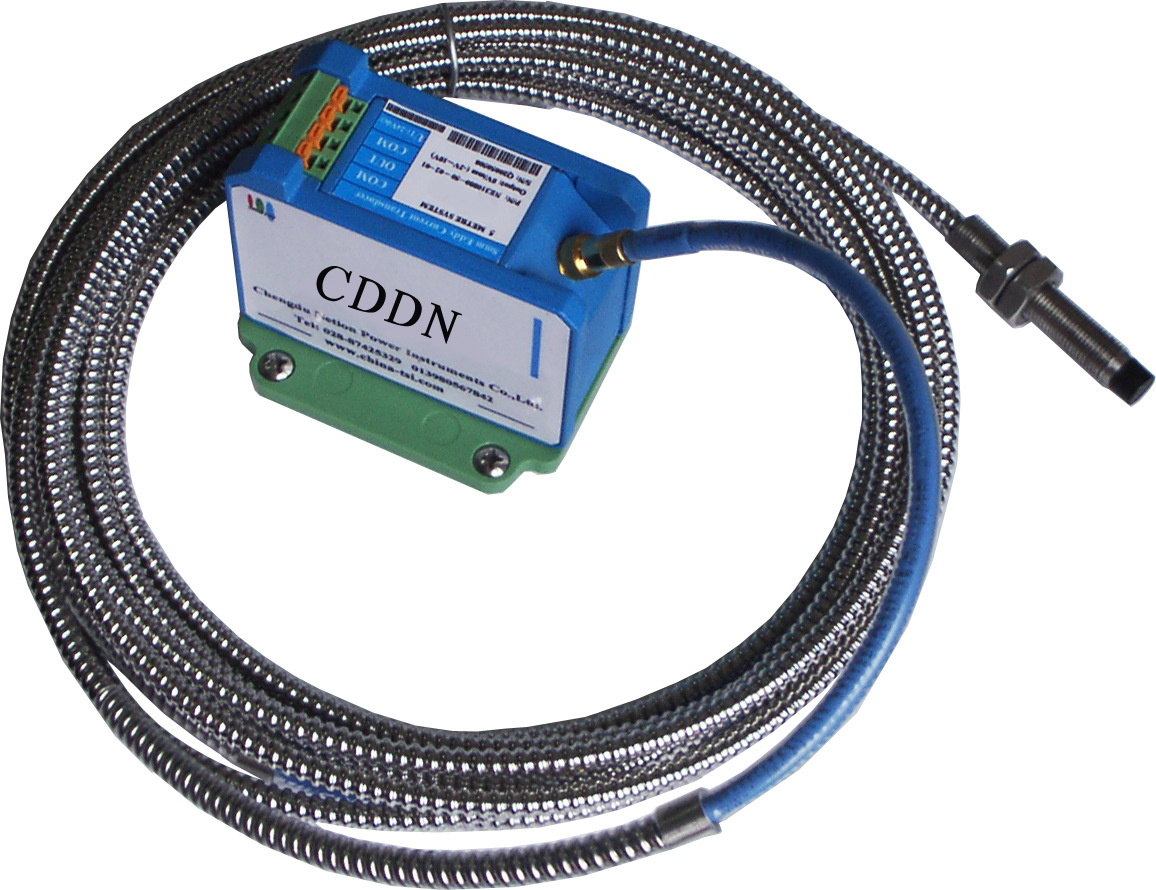

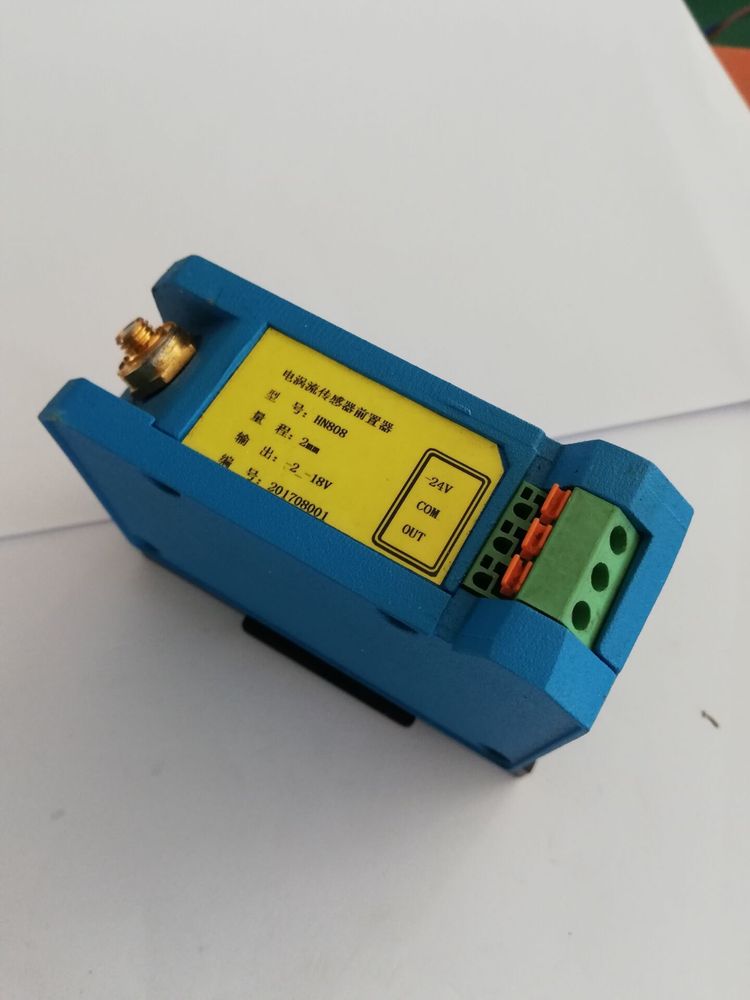

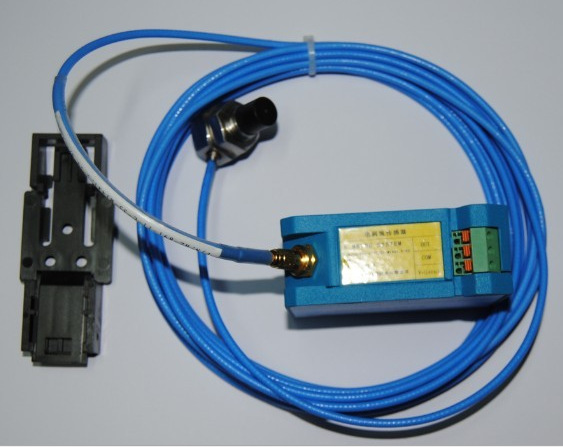

● 工作電源：-24VDC、+24VDC、± 15V、AC220V（可根據用戶需要設計工作電壓）●前置器外殼結構：標準軌道安裝電器盒，外形尺寸:82.4×70×112.6mm螺釘安裝外殼，外型尺寸：80×60mm，安裝尺寸：51×51mm

選購指南

選購代號HN800-□□□-A□□□-B□-C□□-D□

HN800——

電渦流傳感器型號□□□——代號：008（Ф8mm傳感器） 011（Ф11mm傳感器） 018（Ф18mm傳感器）依此類推。A□□□——螺管或測桿長度：直接填螺管或測桿長度數字，單位為毫米B□——延長電纜長度：4（4米）、8（8米）C□□——01（鎧裝）、02（非鎧裝）D□——A-標準軌道安裝電器盒，B-螺釘安裝外殼

YD9800電渦流傳感器膨脹傳感器

性能指標

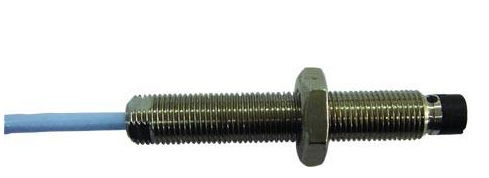

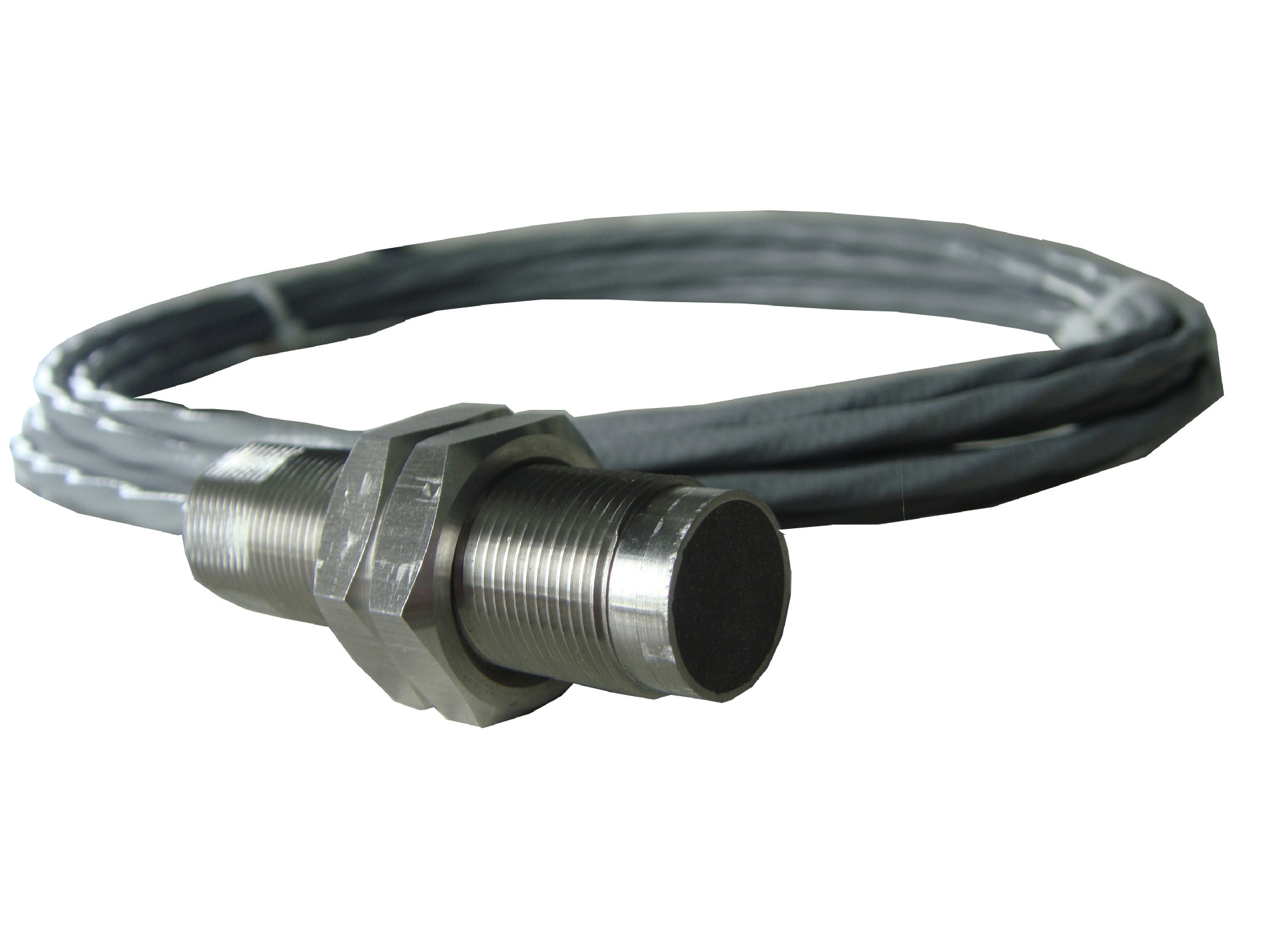

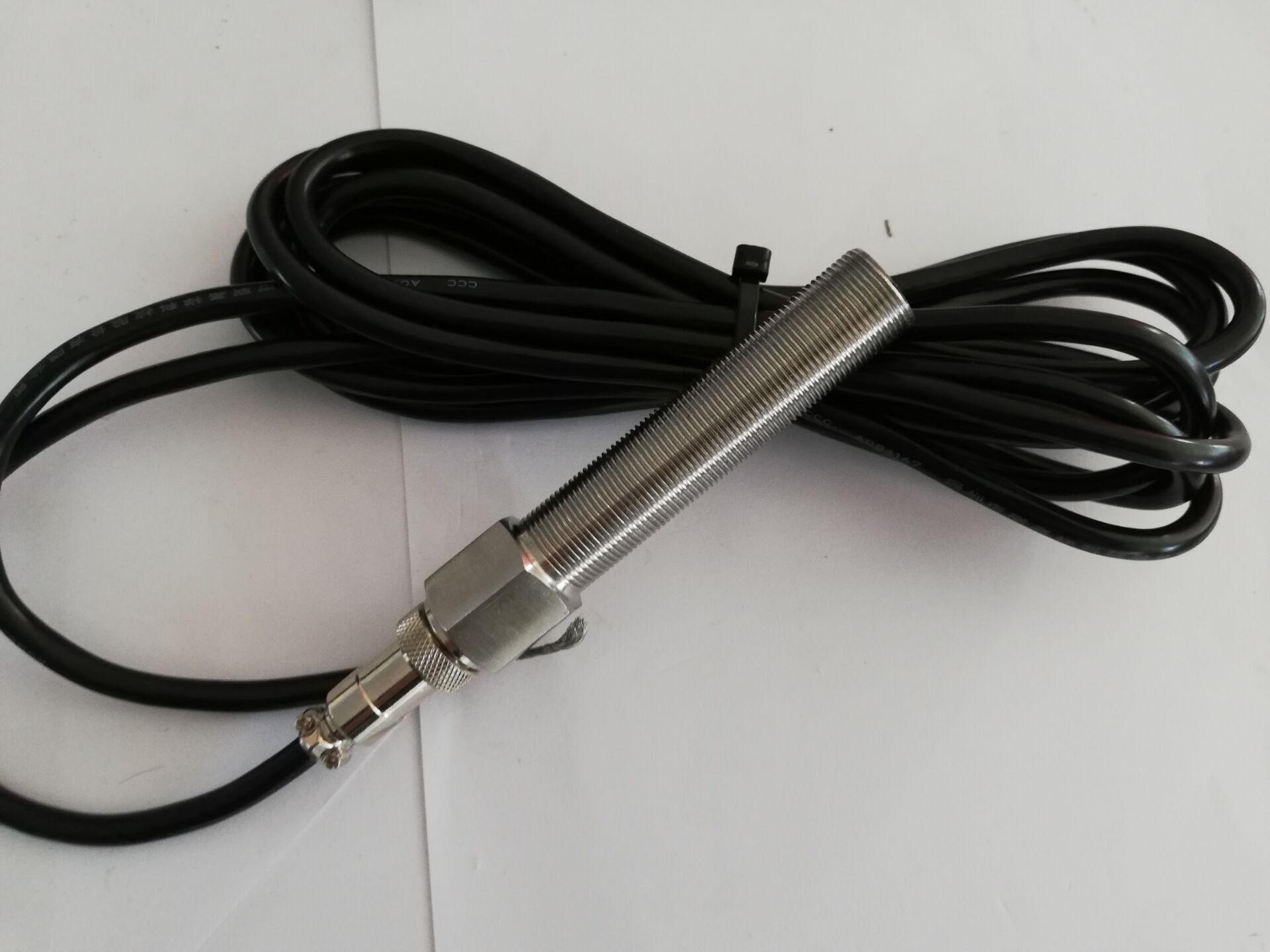

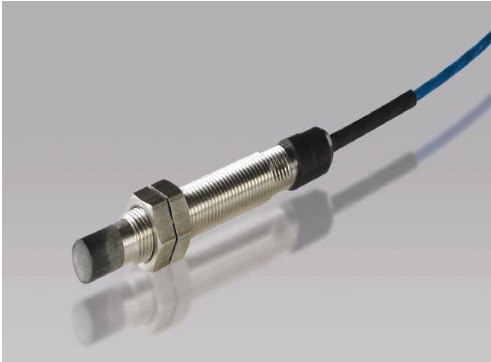

一體化電渦流位移傳感器按美國軍用規范設計生產，探頭頭部采用耐高低溫和各種化學腐蝕的聚苯硫醚(PPS)注塑成形，線圈被嚴格密封；電路采用防酸堿不銹鋼M10×1或M16×1螺紋圓管和環氧樹脂封裝，防潮、防塵；信號電纜采用屏蔽電纜，可選用不銹鋼金屬軟管鎧裝保護；具有電源極性、輸出短路多種保護功能，任意接線錯誤不會損壞；可在惡劣環境下長期連續工作。

  1、非接觸測量，永不磨損。   2、抗干擾能力強，高可靠性，長壽命。   3、工作溫度：-25～+85℃，溫漂0.05%/℃。

4、防護等級：IP68。   5、輸出形式：三線制電壓或電流輸出。   6、頻響：0～10kHz，幅頻特性0～1kHz衰減小于1％，10kHz衰減小于5％；相頻特性0～1kHz相位差小于-10°，10kHz相位差小于-100°   7、電壓輸出形式傳感器供電電源：（1）+12dc～+30Vdc供電，輸出范圍0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含輸出電流)；（2）-18Vdc～-24Vdc供電，輸出范圍-2～-18V，功耗≤12mA(不含輸出電流)；（3）±12Vdc～±15Vdc供電，輸出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含輸出電流)。

電流輸出形式傳感器供電電源：+18Vdc～ +30Vdc供電, 4～20mA電流輸出, 功耗≤12mA(不含輸出電流)。

8、紋波（測量間隙恒定時**輸出噪聲峰峰值）：電壓輸出形式的傳感器輸出紋波不大于20mV；電流輸出形式的傳感器輸出紋波不大于30uA。

9、負載能力：電壓輸出形式的傳感器輸出阻抗不大于51Ω，**驅動信號電纜長度300m；4～20mA電流輸出形式的傳感器**負載電阻不大于750Ω，帶**負載電阻時輸出變化-1%。

  10、測量參數：

11、外形尺寸
