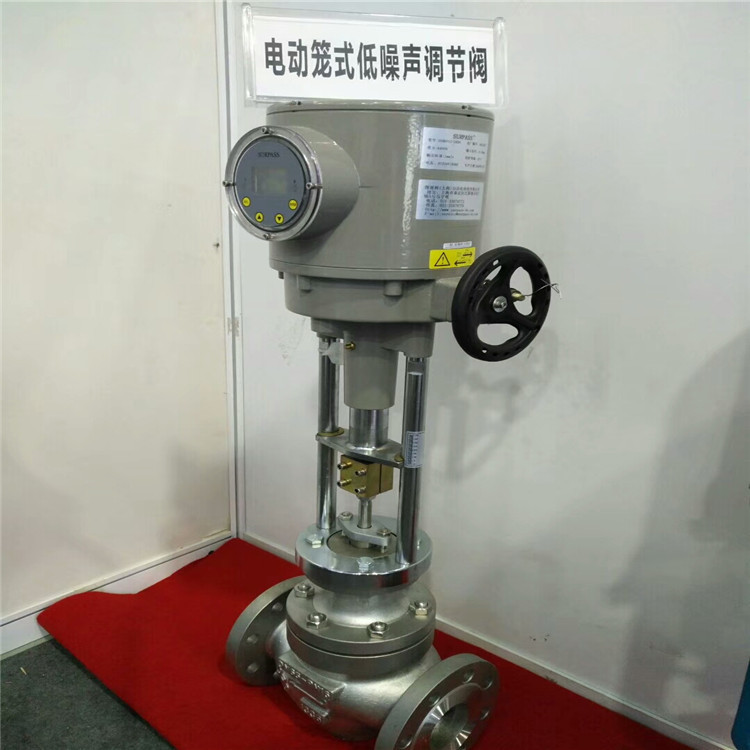

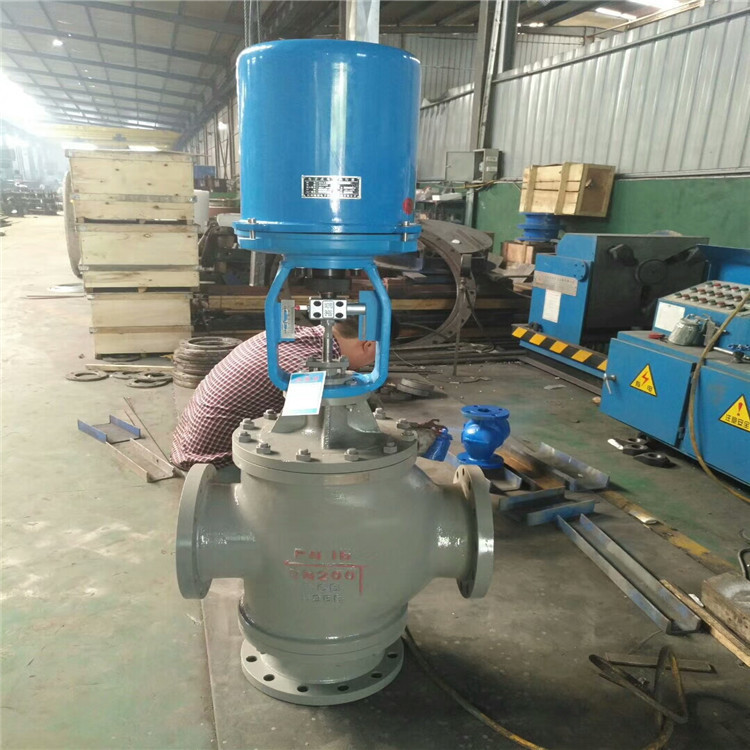

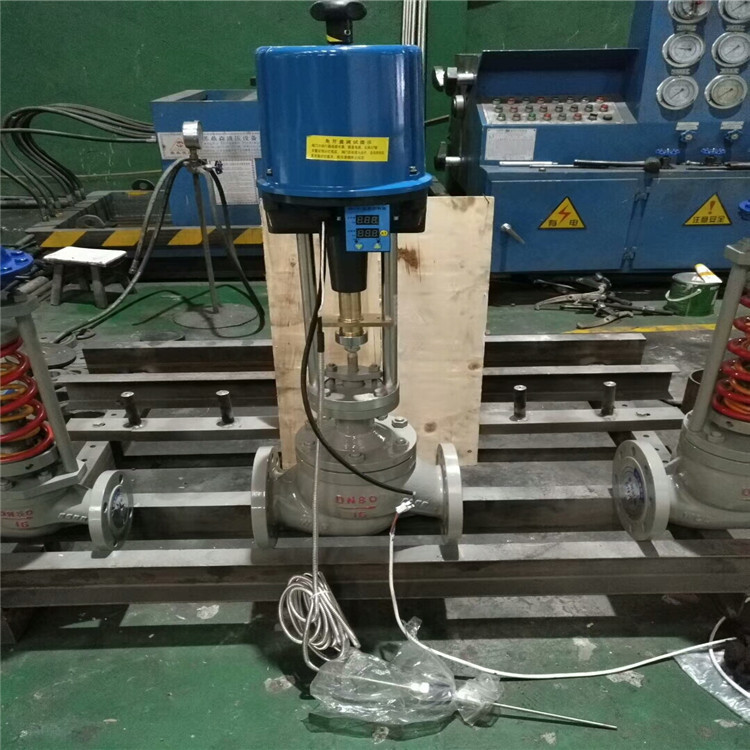

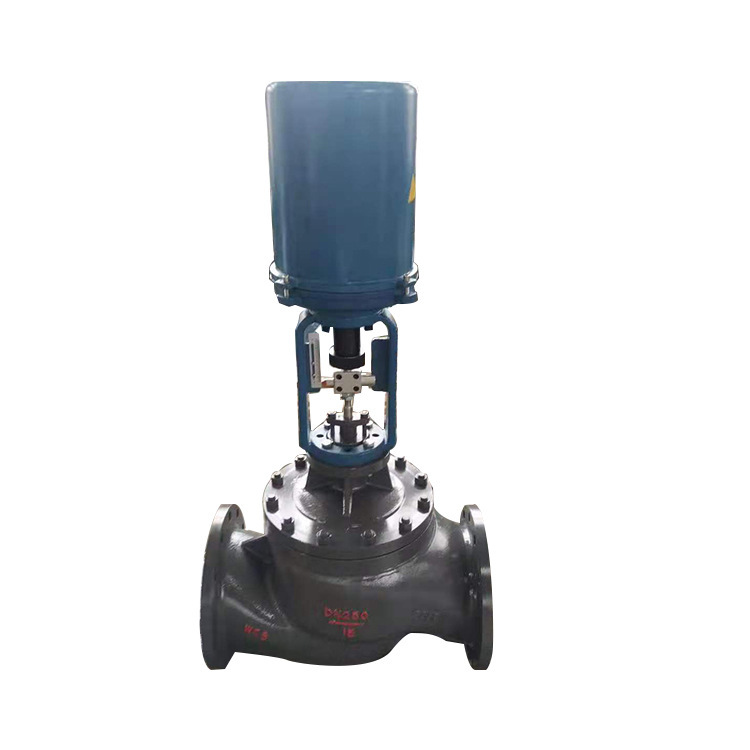

產品名稱
|
電動直通單座、雙座調節閥
|
產品型號
|
ZAZP、ZAZN
|
公稱通徑
|
DN20-450
|
壓力范圍
|
1.0MPa-10.0MPa
|
閥體材質
|
鑄鋼、不銹鋼
|
產品說明
ZAZP、ZAZN 型電動直通單座、雙座調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動直通單座調節閥以單相交流 220V 電源為動力，接受統一的標準電信號 0~10mA DC 或 4~20mA DC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
主要性能參數：
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 輸入信號/mA DC | 輸入電阻/Ω | 電源電壓及頻率 | 不靈敏度/μA |
| /V | /Hz |
| ZAZP-16ZAZN-16 | 16 | 1.6 | ≤200 | 0~10 | 4~24 | 200 | 250 | 220 | 50~60 | ≤150 | ≤240 |
| ZAZP-40ZAZN-40 | 40 | 4.0 | C、P：≤250；C、P：≤450（帶散熱片） |
| ZAZP-63PZAZN-63P | 63 | 6.3 |
執行機構參數：
| 型號 | 輸入信號/mA DC | 出軸推力/N | 行程/mm | 全行程時間/mm |
| Ⅱ型 | DKZ-310 | 0~10 | 4000 | 16 | 12.5 |
| 25 | 30 |
| DKZ-410 | 6400 | 40 | 32 |
| 60 | 48 |
| DKZ-510 | 16000 | 60 | 37 |
| 100 | 62 |
| Ⅲ型 | DKZ-3200 | 4~20 | 2500 | 16 | 10 |
| DKZ-3300 | 25 | 15.6 |
| DKZ-4400 | 6400 | 40 | 25 |
| DKZ-4500 | 60 | 37.5 |

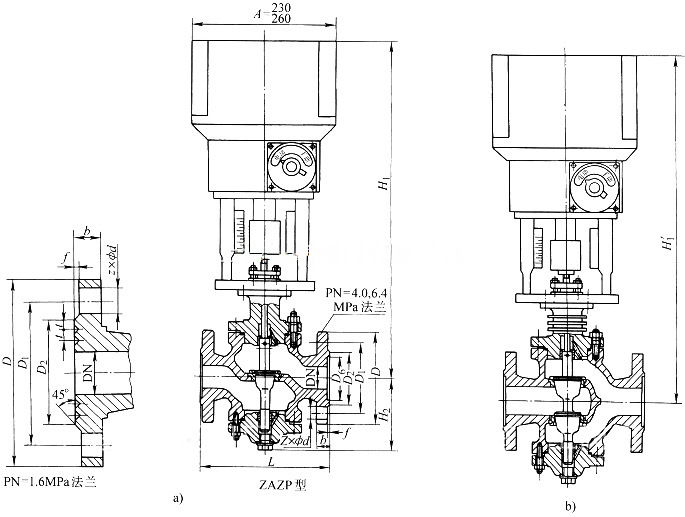

安裝示意圖：
外形尺寸PN16-25：
| DN | D | D1 | D2 | f | b | z×Φd | t | L |
| 25 | 115 | 85 | 65 | 2 | 16 | 4×Φ14 | 4 | 185 |
| 32 | 135 | 100 | 78 | 2 | 18 | 4×Φ18 | 5 | 200 |
| 40 | 145 | 110 | 85 | 3 | 18 | 4×Φ18 | 5 | 220 |
| 50 | 160 | 125 | 100 | 3 | 20 | 4×Φ18 | 5 | 250 |
| 65 | 180 | 145 | 120 | 3 | 20 | 4×Φ18 | 5 | 275 |
| 80 | 195 | 160 | 135 | 3 | 22 | 8×Φ18 | 5 | 305 |
| 100 | 215 | 180 | 155 | 3 | 24 | 8×Φ18 | 5 | 350 |
| 125 | 245 | 210 | 185 | 3 | 26 | 8×Φ18 | 5 | 410 |
| 150 | 280 | 240 | 210 | 3 | 28 | 8×Φ23 | 5 | 450 |
| 200 | 335 | 295 | 265 | 3 | 30 | 12×Φ23 | 5 | 550 |
| 250 | 405 | 355 | 320 | 3 | 32 | 12×Φ25 | 5 | 640 |
| 300 | 460 | 410 | 375 | 4 | 34 | 12×Φ25 | 5 | 720 |
