注 意 事 項
u 在使用或調校產品前，請閱讀本使用說明書。
u 使用前請核對產品外包裝、產品標簽的型號、規格是否與訂貨合同一致。
簡 介
UTH-200/300系列儀表為通用型、智能型、二線制、安裝于傳感器接線盒內的溫度變送器，適用于各類工業測量場合。
-Ex代碼表示本質安全型，可應用于有防爆要求的危險場所。
通 用 信 息
變送器可通過運行在PC機上的配套軟件進行參數設置，用戶可以登錄http://www.ultra-auto.com進行下載。
變送器具有反極性保護功能，當供電電源極性錯誤時不會損壞變送器，但輸出電流將保持為0mA。
變送器具有傳感器診斷功能，當發生熱電偶/熱電阻斷開或熱電阻短路時，變送器將輸出預設電流(3.6mA或22.8mA)以區別于正常測量狀態，同時變送器本體上的狀態指示燈呈紅色閃爍。
變送器測量值超出設置的量程范圍時，狀態指示燈呈紅色。變送器測量值在正常范圍內時，狀態指示燈呈綠色。
變送器本體上提供在線電流測試插孔(TEST+和TEST-)，用戶不用斷開電流回路，可直接連接安培表進行電流監測，對變送器的正常工作沒有任何影響。
變送器本體上預留了外接電流指示表的接口(LCD/LED)，用戶可自由選擇外接的模擬或數字表頭。外接表頭的工作電壓必須≤5V。

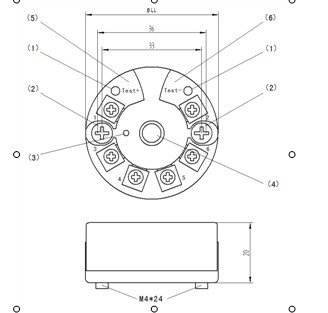

外 型 尺 寸
說明：
(1) | 電流測試插孔 |
(2) | 固定螺絲M4×25(適配固定孔間距為33mm和36mm) |
(3) | LED用于狀態指示 |
(4) | 中心孔內徑Φ6.3 |
(5) | Mini USB組態接口 |
(6) | 外接電流表頭接口(隨機配線中有紅色標記的為+) |
參 數 組 態
使用配套軟件對變送器進行參數設置，具體使用方法參見配套軟件的“幫助”。參數設置是在在線狀態(變送器由電流回路供電)下進行的。
UTH-200需要使用型號為UT-001的USB適配器與PC機連接。
UTH-300需要使用型號為UT-002的HART MODEM與PC機連接。如果需要在危險場所對變送器進行參數設置，必須保證電流回路中已經正確地配置了安全柵，并且該安全柵能支持HART信號的雙向傳輸。
UTH-300也可使用通用的HART手操器(軟件版本為V5.0或更高)進行參數設置。如果需要在危險場所對變送器進行參數設置，必須保證該手操器為防爆型的。
技 術 參 數
? 輸入信號
輸入類型 | 測量范圍 | 最小量程 | 數字精度 |
| | （℃） | （℃） | （℃） |
TC-K | -230...1370 | 50 | ±0.5 |
TC-N | -200...1300 | 50 | ±0.5 |
TC-E | -200...1000 | 50 | ±0.5 |
TC-J | -210...1200 | 50 | ±0.5 |
TC-T | -200...400 | 40 | ±0.5 |
TC-R | -50...1760 | 100 | ±0.5 |
TC-S | -50...1760 | 100 | ±0.5 |
TC-B | 0...1820 | 100 | ±1 |
TC-W325 | 0...2300 | 100 | ±1 |
TC-W526 | 0...2300 | 100 | ±1 |
Pt100 | -200...850 | 20 | ±0.2 |
Pt10 | -200...850 | 20 | ±0.2 |
Cu50 | -50...150 | 20 | ±0.1 |
Cu100 | -50...150 | 20 | ±0.1 |
? 輸出信號
輸出信號 | 4...20mA |
電源 | 12...45VDC，反極性保護 |
精度 | 模數轉換精度＜0.1% |
負載范圍 | （Uaux-12V）/0.022 [Ω] |
超量程限值 | 超下限時3.84mA |
超上限時20.5mA |
錯誤信號 | 3.6mA或22.8mA，通過組態設定 |
? 性能指標
采樣周期 | 0.5s |
阻尼時間 | 組態設定0~30s，軟件濾波 |
電氣隔離 | 輸入-輸出間1500VAC |
內部冷端補償誤差 | ±0..5℃，-40～80℃范圍內 |
環境溫度影響 | ＜0.1%極限量程/10℃ |
長期漂移 | ＜0.03%極限量程 |
貯存溫度 | -40～80℃ |
工作溫度 | -40～80℃ |
相對濕度 | ＜98%，允許凝結 |
電磁兼容 | 按GB/T 18268-2000 |
重量 | 約50g |
防護等級 | IP40 |
接 線

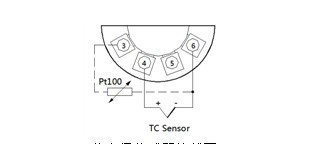

熱電偶傳感器接線圖
熱電阻傳感器接線圖
（注：當設置為外部補償時，在3/6端子間跨接Pt100）
安 裝
變送器可安裝于B型或更大的傳感器接線盒內，本體自帶2支M4×24的固定螺絲，安裝孔距可在33mm~36mm范圍內調整。
傳感器的引線通過Φ6.3mm的通孔引出，參照接線圖進行接線。
訂 貨 信 息
型 譜 | 說 明 |
UTH- | 一體化溫度變送器 |
設計序列 | 2 | | 通用型 |
3 | | HART型 |
功能 | 00 | | 保留 |
附加功能 | | 無 |
-Ex | 本安防爆型 |
質 量 保 證
產品在出廠前均經過嚴格的質量檢驗和性能測試。用戶在使用產品過程中發現任何質量問題，可向本公司進行投訴。根據用戶提供的產品出廠序列號，公司將在最短時間內回復解決方案。
自發貨之日起24個月內，產品在正常使用過程中出現的質量問題，本公司負責免費維修或更換。
