測試功能　　具有萬能輸入功能。高速型：125ms、中速型：1s測量周期內能完成全部通道的測量和監視工作。顯示功能　　采用高分辨率的5英寸STN單色液晶顯示器，具有曲線、棒圖、數字、總覽、歷史曲線、一覽等多種顯示方式。存儲功能　　內部采用Flash Memory，即使是突然斷電，也能對存儲數據進行保護，多種數據保存格式和觸發功能可以更有效地保存數據，并且通過外部存儲媒體使數據得到雙重保護，同時可通過PC軟件對數據進行處理。外部存儲媒體：3.5英寸軟盤（1.44MB）或CF卡（32至512MB）操作性　　使用“顯示/確認”鍵，從多種顯示方式種選擇所需的顯示方式，簡單的對話菜單方式可以對量程、報警等進行設定高可靠性　　采用橫河電機獨自開發的高耐壓固態半導體繼電器（SSR）和單片信號調節器（SCC），并且使用了Flash Memory（即使突然斷電，也不會丟失數據），保證了數據萬無一失。PC軟件　　使用標準PC軟件，對保存在軟盤的數據進行處理、打印和轉換成用戶所需的格式。通過RS-422-A/485通信，對AX100的各種設定條件進行在線設置。

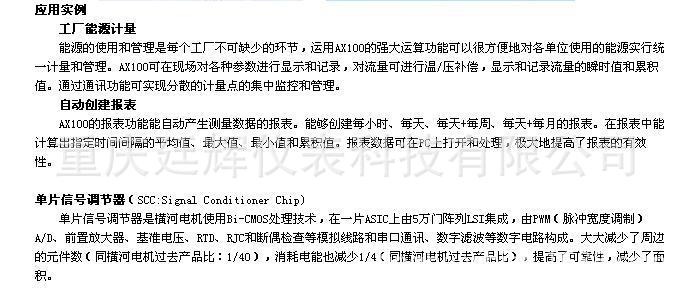

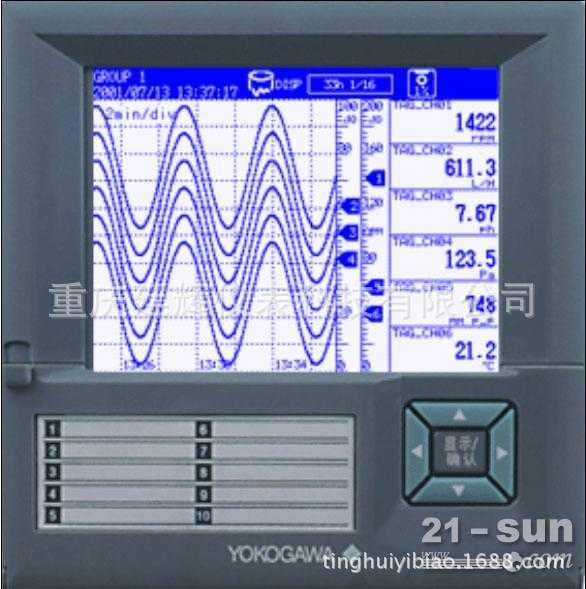

操作　　AX100無紙記錄儀采用5英寸的STN液晶顯示器。中文顯示/操作畫面使數據觀測和參數設定更容易、更方便。優化設計，將參數設定鍵與日常操作鍵分開，使操作簡單方便，又減少了出錯的可能性。

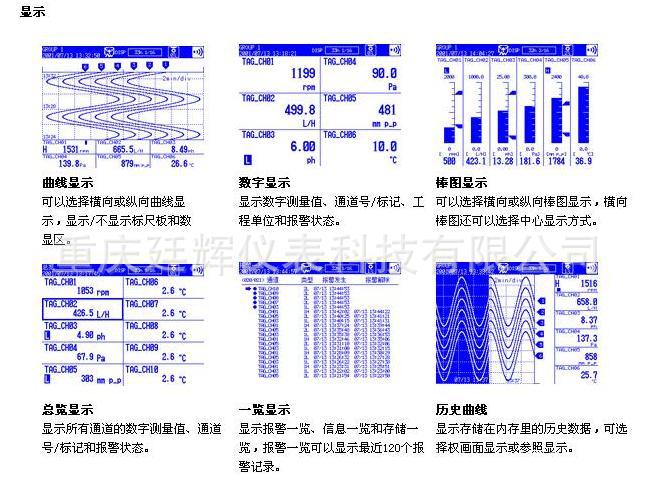

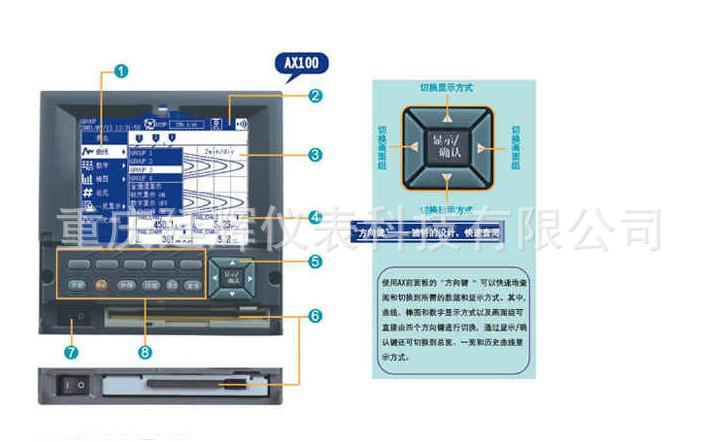

1、顯示方式菜單　　按下“顯示/確認”鍵，彈出顯示方式菜單，通過方向鍵選擇顯示方式。2、狀態顯示區　　用圖標表示操作狀態。3、曲線顯示區　　顯示每個通道的曲線、標尺值、單位和信號?？梢愿淖兦€顯示方向（垂直或水平）和背景顏色（白或藍）。也可以顯示標尺板。4、數字顯示區　　顯示每個通道的數值/標記信息、單位和報警狀態。5、方向鍵　　方向鍵主要用于切換方式和顯示組，在設定時用來移動設定位置。6、軟盤驅動器（上圖）或CF卡驅動器（下圖）　　使用3.5英寸軟盤驅動器或CF卡驅動器。在日常操作中，為保證媒體和驅動器的可靠性，驅動器有蓋板保護。7、電源開關8、鍵盤　　用來完成測量開始和結束動作，以及各種設定時使用。通常蓋板是關閉狀態。

存儲功能　　●保存方式　　　手動保存　　　當在驅動器中插入媒體時，保存在內存中的數據就存儲到媒體上。這種方式適合需要在軟盤上存儲一部分相關數據以便查詢。自動保存　　　數據以指定的周期存儲到插入驅動器的媒體中。這種方式在自動記錄系統中能夠進行長時間的數據自動記錄。

標準性能　　測量和顯示精度：（在標準工作狀態：23±2?C，55±10%RH，電源電壓90~132，180~250VAC，電源頻率：50/60 Hz±1%以內，預熱30分鐘以上，在振動不影響儀表工作的狀態下的性能）。

基準接點補償：可切換INT（內部）/EXT（外部）（所有通道共用）基準接點補償精度：R，S，B，W，WRe型：±1℃K，J，E，T，N，L，U型：±0.5?C（0?C以上）**輸入電壓：0.2VDC以下的電壓量程及熱電偶：±10VDC（連續）2VDC以上的電壓量程：±60VDC（連續）輸入阻抗：0.2VDC以下的電壓量程及熱電偶：10MΩ以上2VDC以上的電壓量程：約1MΩ輸入外部阻抗：直流電壓，熱電偶輸入：2KΩ以下熱電阻輸入（Pt100）：每根線10Ω以下（3線應相等）輸入偏置電流：10nA以下**共模干擾電壓：250VACrms（50/60Hz）通道間**干擾電壓：250VACrms（50/60Hz）通道間干擾：120dB（輸入外部阻抗500Ω，向其他通道輸入30V時）共模抑制比：120dB（50/60 Hz±0.1%， 500Ω不平衡，負極端子-地之間）串模抑制比：40dB（50/60 Hz±0.1%）標準規格█常用規格　　安裝：嵌入式安裝（ 垂直面板）?？上蚝髢A斜3 0 °安裝，左右水平。　　安裝面板厚: 2～26mm　　材質：外殼: 鋼板　　面板: 聚碳酸酯　　涂裝色：　　外殼: 淺蘭灰色（ 相當于邁歇爾3.1GY6.1/0.2）　　面板： 淺炭灰色（ 相當于邁歇爾10B3.6/0.3）　　外形尺寸： 144（W）× 144（H）× 239（D）mm　　質量：　　AX102: 約3.0kg AX104: 約3.0kg　　AX106: 約3.0kg AX110: 約3.0kg█輸入部分　　輸入點數: AX102: 2 通道AX104: 4 通道 AX106: 6 通道AX110:10 通道　　測量周期：　　AX102/AX104: 125ms　　AX106/AX110: 1s（A/D 積分時間為100ms 時為2s）　　輸入種類：DCV（直流電壓），TC（熱電偶），RTD（ 熱電阻） ，DI（動作記錄），DCA（直流電流，需分流電阻）

*1 R,S,B,K,E,J,T,N: IEC584-1 （1995） ,DIN IEC584 ,JIS C 1602-1995*2 W: W-5% Rd/W-26% Rd （Hoskins Mfg.Co.） ,ASTM E988*3 L: Fe-CuNi ,DIN43710 ; U: Cu-CuNi, DIN43710*4 Pt100: JIS C 1604-1997, IEC 751-1995, DIN IEC751-1996JPt100: JIS C 1604-1989, JIS C 1606-1989*5 測量電流：i=1mA*6 WRe 3-25A/D 積分時間：可以從20ms（50Hz），16.7ms（60Hz），100ms（50/60Hz，僅AX106，AX110），AUTO（ 根據不同的電源頻變可自動切換20ms，16.7ms）中選擇熱電偶斷偶檢查：可切換ON/ OFF（ 可對每個通道設定）,可切換斷偶正顯示/ 負顯示濾波器功能：AX102，AX104： 可切換濾波功能ON/OFF（可在每個通道設定），時間常數可從2 秒，5 秒，10 秒中選擇。AX106，AX110： 可切換移動平均ON/OFF（可對每個通道設定） ，移動平均次數從2～16 次中設定。運算：差值運算: 任意通道間可進行差值運算可運算方式:DCV，TC，RTD標尺: 可換算方式:DCV，TC，RTD可設定范圍: -30000～30000小數點位置:可任意設定單位: 可任意設定（ 最多6個字符）█顯示部分顯示器: 5 英寸STN　LCD（320 × 240 點）顯示色: 背景色：可選擇藍，白中任一種曲線顯示:方向: 縱向或者橫向通道數: 每個畫面（ 一組） 最多6 個通道畫面數: 4 個（ 4 組）曲線寬度: 可從1 ，2 ，3 點中選擇顯示更新周期:可從1，2，5，10，20，30 分鐘，1，2，4 小時/ div 中選擇。AX102，AX104 還可從15，30 秒/div 中選擇棒圖顯示：方向： 縱向或橫向通道數： 每個畫面（ 一組） 最多6 個通道畫面數: 4 個畫面（ 4 組）標尺: 可設定為4～12 格,C12標尺基準位置: 標準或中央（橫向顯示時）顯示更新周期: 1 秒數字顯示:通道數: 每個畫面（ 1 組） 最多6 個通道畫面數: 4 個畫面（ 4 組）顯示更新周期: 1 秒總覽顯示:通道總覽： 所有通道的測量值和報警狀態一覽顯示:報警一覽顯示: 顯示報警履歷清單。如果用光標指定，則跳到指定部分的曲線顯示。信息一覽顯示：顯示信息時間和內容清單。如果用光標指定，則跳到指定部分的曲線顯示。內存一覽顯示：顯示內存文件清單。如果用光標指定，則跳到指定部分的曲線部分。標記顯示: 可顯示文字數: 最多1 6 個字符可顯示文字: 英文數字其他顯示內容：存儲器狀態，標尺值（ 自動切換顯示ON/OFF） 柵格（分割數可設定為4～12）以及時：分，時間（年/ 月/ 日，時：分：秒），分割線（ 寬度可選擇1 點，2 點，3 點） 、信息（ 最多16 個字符，8種類型） ，報警標志歷史曲線功能:可再現內存或外部存儲媒體的數據顯示形式：2 畫面或全畫面時間軸操作: 顯示壓縮/ 放大，滾動顯示LCD 保護功能:如果在一定時間（ 可設定為1 ，2，5，10，30,60 分鐘）后無鍵操作，LCD 的背景光會變暗█存儲功能外部存儲媒體（ 附加規格）：3.5 英寸軟盤（2HD）/CF 卡（32-512MB）測量數據文件：類型：（1） 事件文件（ 在指定采樣周期內保存采樣瞬時值）（2） 顯示數據文件（ 在測量周期內采樣到的測量數據中保存顯示更新周期內的**值和最小值）保存方式:（1） 事件文件（觸發、循環） ＋顯示數據文件（2） 顯示數據文件（3） 事件文件（自由、觸發、循環）數據保存方法: 手動保存或自動保存手動保存:通過插入外部存儲媒體保存數據正在測量時: 保存內存數據測量停止時: 保存未保存的數據自動保存：顯示數據的保存: 以一定周期（10分鐘～31天） 保存到外部存儲媒體事件數據的保存： 以一定的周期（3分鐘～31天） 保存到外部存儲媒體（ 自由觸發時）采樣結束時保存（ 指定觸發時）數據保存周期:顯示數據文件: 與波形更新率連動事件文件: 指定采樣周期保存時間舉例：在一張軟盤上的保存時間，測量通道數=6ch，測量通道數=0ch

手動采樣數據：存儲觸發：鍵操作或接點輸入數據格式：ASCΠ**保存數：50個數據外存的先入先出（FIFO）循環使用（僅當有可選件CF卡且指定為中文時）TLOG數據（僅帶運算附加規格時）：存儲觸發： TLOG時間結束報表數據（僅帶運算附加規格時）：種類： 時報，日報，日報+周報，日報+月報數據格式： ASCΠ屏幕復制功能：復制方法： 鍵操作數據格式： PNG輸出： 可移動存儲媒體或通訊輸出█ 報警功能設定點數：每個通道最多可設定4個報警報警種類：上 /下限，差值上 / 下限，變化率上 / 下限，延遲上 / 下限變化率報警時間間隔：測量周期×1~15報警延遲時間：1~3600秒顯示：報警發生時在數顯區顯示報警種類，通用報警標志可選擇保持 / 非保持遲滯：可切換ON（量程范圍的0.5%）OFF（所有通道 / 級別通用）輸出：點數：2，4，6點（附加規格）動作：勵磁 / 非勵磁，保持 / 非保持記錄：記錄情報：報警發生 / 解除時間，報警種類記錄量：最多記錄最新120個報警信息█ 電源部分額定電源電壓：100~240VAC（自動切換）允許電源電壓范圍：90~132VAC，180~250VAC額定電源頻率：50 / 60Hz（自動切換）

功耗：

█ 其他時鐘精度：±100ppm，但不含電源開啟時的延遲（1秒以下）絕緣阻抗：各端子-地：20MΩ以上（500VDC）耐電壓： 電源端子-地：1500VDC（50 / 60Hz） 1分鐘接點輸出端子-地：1500VDC（50 / 60Hz） 1分鐘測量輸入端子-地：1500VDC（50 / 60Hz） 1分鐘測量輸入端子相互間：1000VDC（50 / 60Hz） 1分鐘（因AX100的RTD輸入小端子共用，所以不包括在內）遙控端子-地：500VDC 1分鐘24VDC傳感器供電（TPS2）端子-地：500VDC 1分鐘█ 正常工作條件電源電壓：90~132，180~250VAC電源頻率：50Hz±2%，60Hz±2%環境溫度：0~50?C（軟盤工作時5~40?C）環境濕度：20~80%RH（在5~40?C下）

附加規格█ 報警繼電器接點輸出（/A1，/A2，/A3）報警發生時，從后面板上的繼電器輸出。輸出點數：從2（/A1），4（/A2），6（/A3）點中選擇繼電器接點容量：250VDC/0.1A（電阻負載）250VAC（50/60 Hz）/3A輸出形式：NO-C-NC（可切換勵磁 / 非勵磁，AND/OR，保持 / 非保持）█ 串行通訊（/C3）可由主計算機進行控制，設定，或向主計算機輸出數據。介質：符合EIA RS-422-A/485（4線）（/C3）協議：專有協議或Modbus協議同步方式：起/停同步式通訊方式（RS-422-A/485）：4線半雙工多點連接方式（1:N（N=1~31））傳輸速率：1200，2400，4800，9600，19200，38400bps數據長度：7/8位停止位：1位奇偶校驗：ODD，EVEN，NONE**通訊距離（RS-422-A/485）1200m通訊模式：控制，設定的輸入輸出為ASCΠ測量數據的輸出為ASCΠ或二進制方式Modbus：動作方式：RTU SLAVE數據種類：數據讀 / 寫Modem支持（僅當有可選件/C3且指定為中文時）Modem撥入：撥入功能是指其他設備向AX100撥號。撥號呼叫功能：撥號呼叫是指AX100向其他設備撥號，撥號呼叫功能必須在通信協議選擇為“Modem”時才可使用。█ 異常/內存用完輸出（/F1）在系統出現異常以及指定的顯示數據文件覆蓋開始時間（可指定1，2，5，10，20，50，100小時）之前從后面板的繼電器輸出。繼電器接點容量：250VDC/0.1A（電阻負載）250VAC（50/60 Hz）/3A█ 運算功能（/M1）可進行下述運算，運算通道的數據可實現曲線 / 數字顯示和記錄。運算通道數：AX102，AX104：8通道AX106，AX110：10通道運算種類：通用運算：四則運算，平方根，絕對值，常用對數，指數，冪，關系運算（<，>，=，≠），邏輯運算（AND，OR，NOT，XOR）統計運算：數據的平均值，**值，最小值，累積值常數：最多可設定10個常數通訊數字輸入：最多可有10個通訊數據。可用于統計運算以外的運算式遙控輸入：最多可有5個遙控輸入?？稍谶\算式內使用遙控狀態（0/1）報表功能：報表種類：時報，日報，日報+周報，日報+月報運算種類：平均值，**值，最小值，累積值數據格式：ASCΠ█ 遙控（/R1）通過接點輸入，可進行以下控制（最多可設定5點）。?存儲開始/停止（電平）?事件文件外部觸發輸入（電平）?時間調整（通過接點對時，觸發，250ms以上）?運算開始/停止（電平）?運算數據復位（觸發，250ms以上）?手動采樣（觸發，250ms以上）?信息寫入（觸發，250ms以上）?讀入設定數據（最多可設定3點，觸發，250ms以上）?報警解除（觸發，250ms以上）█ 24VDC變送器供電（TPS2）回路數：2輸出電壓：22.8~25.2VDC（額定輸出電流）額定輸出電流：4~20mADC**輸出電流：25mADC（過載保護電流：約68mADC）允許電纜阻抗：RL≤（17.8-變送器最小運行電壓）/ 0.02A其中：17.8V=22.8V-5V22.8V：最小輸出電壓5V：**電壓降（分流電阻為250Ω時）電纜**長度：2km（使用CEV電纜）絕緣阻抗：輸出端子和接地端子之間20MΩ以上（500VDC）耐電壓：輸出端子和接地端子之間500VAC（50 / 60Hz，I=10mA），1分鐘輸出端子之間500VAC（50 / 60Hz，I=10mA），1分鐘

標準軟件█ AX100標準軟件系統要求OS：Microsoft Window95/98/Me/NT4.0/2000CPU：MMX Pentium 166MHz以上（推薦Pentium Π 266MHz以上）RAM：32MB以上（推薦64MB以上）磁盤驅動器：3.5″軟盤驅動器硬盤容量：10MB以上（推薦100MB以上）顯卡：顯示兼容Microsoft Window95/98/Me/NT4.0/2000，并能顯示32,000種顏色（推薦顯示卡能顯示64,000種顏色以上）打印機：打印機和打印機驅動程序兼容Microsoft Window95/98/Me/NT4.0/2000主要功能參數設定（通過可移動存儲媒體或通訊）數據觀測打印數據文件轉換（可向ASCΠ，Lotus 1-2-3，MS Excel格式轉換）

選型表

*1 不能同時指定/A1，/A2，/A3*2 不能同時指定/F1，/A3*3 指定/TPS2后，不能指定/A3、/F1及/R1

備品備件
